ربڑ کی گاسکٹس - اسٹیٹک اور ڈائنامک سیلنگ کمپوننٹس کا گائیڈ

انجنیئرز کو ایک مستقل چیلنج کا سامنا رہتا ہے: کام کے لیے مناسب سیل کا انتخاب کرنا۔ آپ روزانہ بلیو پرنٹس دیکھتے ہیں، مینٹیننس مینوئلز کھولتے ہیں یا پروڈکشن فلور پر چلتے ہیں۔ کوئی فلانج لیک ہو رہا ہے۔ کوئی سلینڈر ناکام ہو رہا ہے۔ کوئی شافٹ خراب ہو رہا ہے۔ ذمہ دار کیا؟ اکثر غلط سیل کا انتخاب۔ یہ گائیڈ ربڑ کی گاسکٹس، ڈسٹ سیلز، وی-سیلز اور او-رِنگز میں سے مناسب کا انتخاب کرنے میں مدد دینے کے لیے عملی صورتحال فراہم کرتا ہے۔

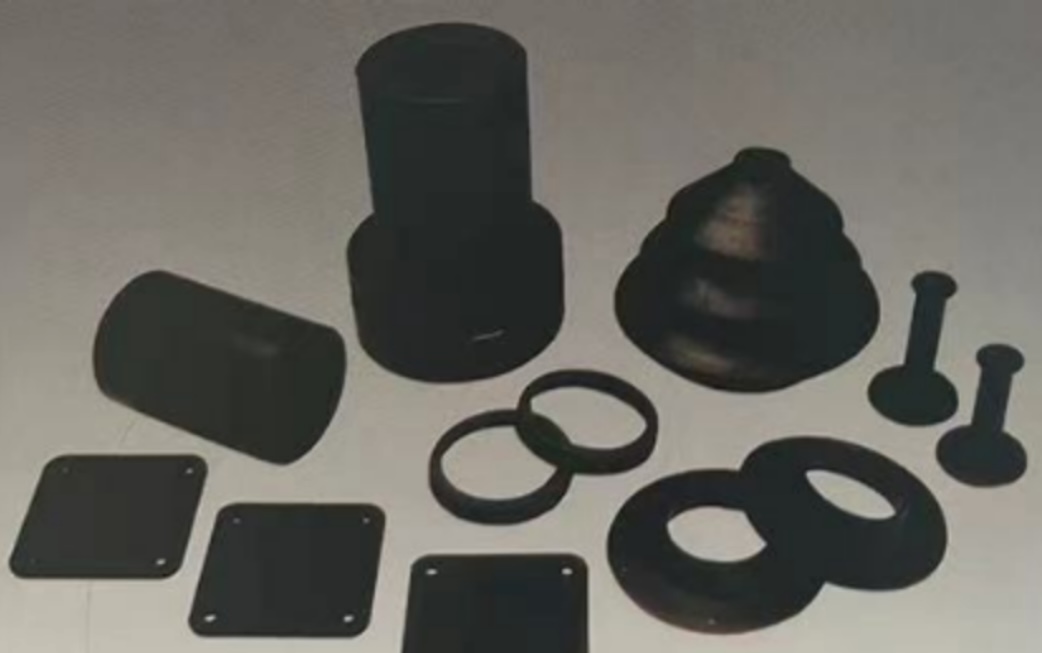

اسٹیشنری جوائنٹس کے لیے اسٹیٹک سیلنگ

پمپ ہاؤسنگ کے بارے میں سوچیں۔ دو دھاتی سطحیں ایک ساتھ جڑی ہوئی ہیں۔ وہ چپٹے نظر آتے ہیں، لیکن ایک خوردبین کے نیچے، وہ خروںچ، آلے کے نشانات، چھوٹی چھوٹی وادیوں سے بھرے ہوئے ہیں۔ سیال ان راستوں کو ڈھونڈتا ہے۔ ان کے درمیان ربڑ کی گسکیٹ جاتی ہے۔ آپ بولٹ کو سخت کریں۔ گسکیٹ سکیڑتی ہے، ان خامیوں میں بہتی ہے، رساو کو روکتی ہے۔ انہیں پمپ ہاؤسنگز، والو کور، پائپ فلینجز، رسائی پینلز پر استعمال کریں۔ بڑے علاقے؟ فاسد شکلیں؟ کوئی مسئلہ نہیں۔ اگر آپ کی درخواست میں دو اسٹیشنری سطحیں شامل ہیں جن کو سیل کرنے کی ضرورت ہے، تو ربڑ کی گسکیٹ اکثر حل ہوتا ہے۔ یاد رکھیں: وہ حصوں کو حرکت دینے کے لیے نہیں ہیں۔

ریسیپروکیٹنگ اور روٹیٹنگ شافٹس کے لیے ڈائنامک سیلز

اب بیکہو پر ہائیڈرولک سلنڈر پر غور کریں۔ چھڑی پھیلتی ہے اور پیچھے ہٹتی ہے، سلنڈر کے اندر اور باہر پھسل جاتی ہے۔ دھول، مٹی، ریت ہر طرف ہے۔ اگر وہ آلودگی چھڑی کی مہر سے گزر جاتے ہیں، تو وہ سلنڈر کی دیوار کو گول کر دیتے ہیں، پسٹن کو تباہ کر دیتے ہیں، پوری یونٹ کو برباد کر دیتے ہیں۔ آپ کیا شامل کرتے ہیں؟ ڈسٹ سیل کا تعلق ہائیڈرولک سلنڈرز، نیومیٹک ایکچویٹرز، لکیری گائیڈز، گندگی سے دوچار ہونے والے کسی بھی شافٹ پر ہوتا ہے۔

انہیں بنیادی دباؤ کی مہر کے بیرونی حصے پر انسٹال کریں۔ ان کا کام اخراج ہے، برقرار رکھنا نہیں۔ ایک لچکدار ہونٹ چھڑی کو جب بھی پیچھے ہٹاتا ہے صاف کرتا ہے۔ کیچڑ، چکنائی، پانی کی بوندوں کو کھرچتا ہے۔ اگر آپ کا سامان گرد آلود، کیچڑ یا گیلے ماحول میں کام کرتا ہے، تو ڈسٹ سیل سروس کی زندگی کو ڈرامائی طور پر بڑھا دے گی۔ وہ آلودگی کے خلاف پہلا دفاع ہیں۔ انہیں باقاعدگی سے تبدیل کریں؛ وہ دباؤ والے مہروں سے زیادہ تیزی سے ختم ہو جاتے ہیں۔

لیکن گھومنے والی شافٹ کے بارے میں کیا خیال ہے؟ الیکٹرک موٹرز۔ گیئر باکسز۔ کنویئر رولرس۔ یہ شافٹ تیزی سے گھومتے ہیں، اکثر غلط طریقے سے، بعض اوقات لباس سے کھردری سطحوں کے ساتھ۔ ایک معیاری ہونٹ مہر زیادہ گرم ہو جائے گی، چیخیں گی، جلدی ناکام ہو جائیں گی۔ یہاں، ایک مختلف جیومیٹری بہترین کام کرتی ہے۔ V مہریں غلط ترتیب، رن آؤٹ، یا کھردری سطحوں کے ساتھ گھومنے والی شافٹ کے لیے انتخاب ہیں۔

V کے سائز کا کراس سیکشن ہوشیار ہے۔ جیسے ہی شافٹ گھومتا ہے، سینٹرفیوگل فورس مہر کے ہونٹ کو باہر کی طرف پھینک دیتی ہے۔ یہ بمشکل جوابی چہرے کو چھوتا ہے، لہذا رگڑ کم سے کم ہے۔ شکل ایک پمپنگ ایکشن بناتی ہے جو گندگی کو مہر سے دور کرتی ہے۔ تنگ فٹ کی ضرورت نہیں ہے۔ آپ اسے شافٹ پر سلائیڈ کرتے ہیں۔ یہ خود مرکز ہے. انہیں الیکٹرک موٹرز، گیئر باکس ان پٹ/آؤٹ پٹ شافٹ، زرعی آلات، کنویئر رولرز پر استعمال کریں۔ وہ 20 میٹر فی سیکنڈ تک شافٹ کی رفتار کو سنبھالتے ہیں۔ وہ کونیی غلط ترتیب کو برداشت کرتے ہیں جو دوسرے مہروں کو تباہ کر دیتے ہیں۔ تنصیب تیز ہے؛ آپ کو خصوصی اوزار کی ضرورت نہیں ہے.

مختلف ایپلی کیشنز کے لیے یونیورسل او-رِنگز

تو آخر آپ سب سے عام سیل کب استعمال کرتے ہیں؟ باقی تمام جگہوں پر۔ او-رِنگز تقریباً ہر چیز کے لیے ڈیفالٹ سیل ہیں۔ ہائیڈرولک سلینڈرز، پنومیٹک والوز، کوئک کنیکٹ کپلنگز، فلوئڈ فٹنگز اور بے شمار دیگر اسٹیٹک اور ڈائنامک ایپلی کیشنز۔ اصول آسان ہے: کنٹرولڈ ڈیفورمیشن۔ آپ ایک گروو کاٹتے ہیں، او-رِنگ داخل کرتے ہیں، اور میٹنگ پارٹ کے ساتھ اسے کمپریس کرتے ہیں۔ گول کراس سیکشن پھیل کر دو سیلنگ کنٹیکٹ بناتا ہے۔ انٹرنل پریشر او-رِنگ کو کم پریشر والی طرف دھکیل کر کنٹیکٹ پریشر بڑھاتا ہے۔ خود سے توانائی حاصل کرنے والا۔ ویکیوم سے لے کر ہائی پریشر تک کام کرتا ہے۔ درست میٹریل کے ساتھ منفی 50°C سے 200°C تک کام کرتا ہے۔ اگر آپ کے پاس گروو ہے تو ایک او-رِنگ غالباً فٹ ہو جائے گی۔
